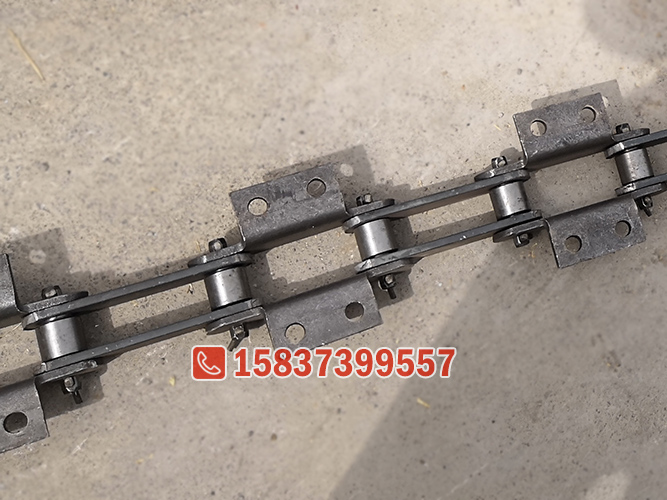

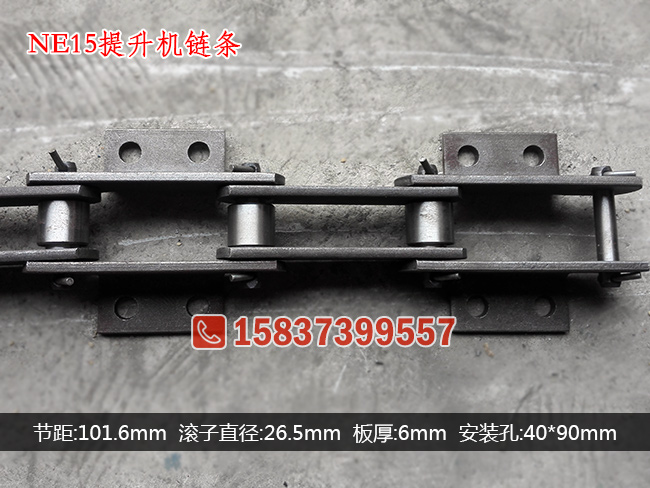

NE15提升机链条尺寸

NE15斗式提升机链条节距101.6mm,销轴直径11.5mm,销轴长度70mm,滚子直径26.5mm,内节内宽27mm,链板厚度6mm,链板宽度35mm。安装孔40*90mm。

NE15提升机链条

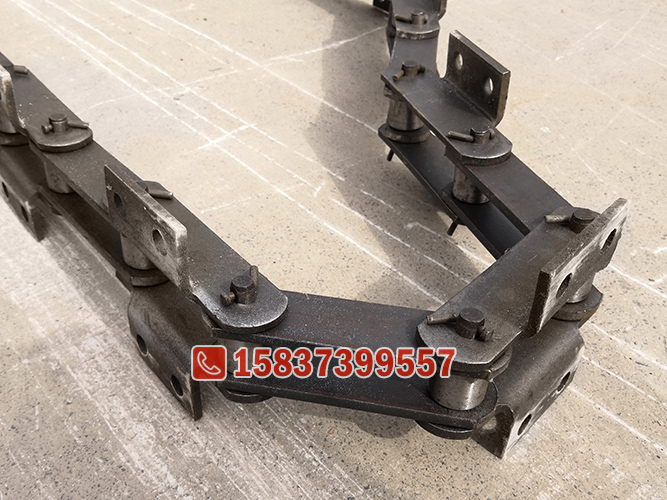

NE15提升机链条材质

链条的链板为45#钢材质,销轴套筒滚子为40Cr调质热处理,增加耐磨可靠性。

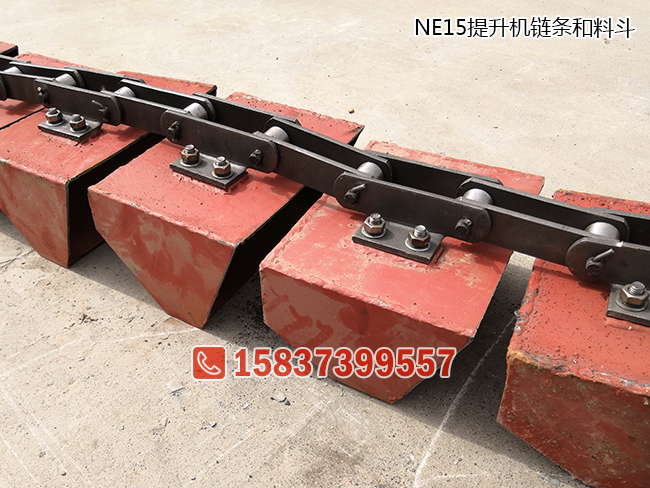

NE15斗式提升机介绍

NE15斗式提升机为单排链样式,是NE系列中zui小的一个型号,提升量为15立方/小时。

NE15是板链斗式提升机主要由头部、尾部、中间箱体、链条链轮等部分组成。

头部箱体安装有上轴、上链轮,可根据要求选装逆止器、检修平台等装置。

NE15提升机的下部箱体安装有丝杆弹簧自动张紧装置、检修门。链条为套筒滚子板链。

NE15斗式提升机

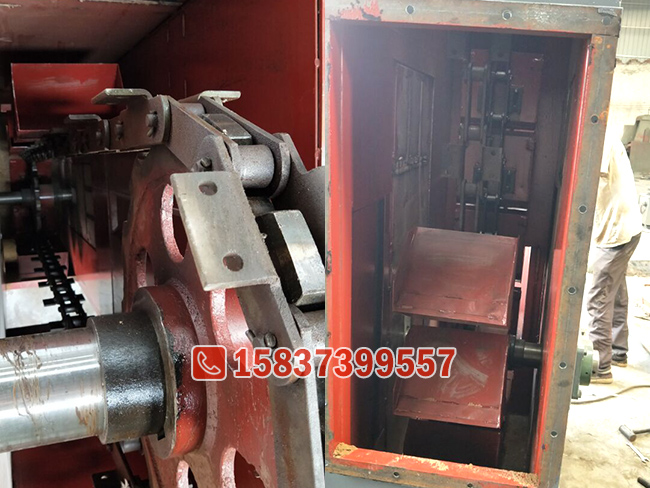

上图为NE15斗式提升机内部结构,因为是厂内试机,料斗只安装了一部分。可以看出来单排链样式,斗距也很密,基本上是一个料斗挨着一个料斗。
